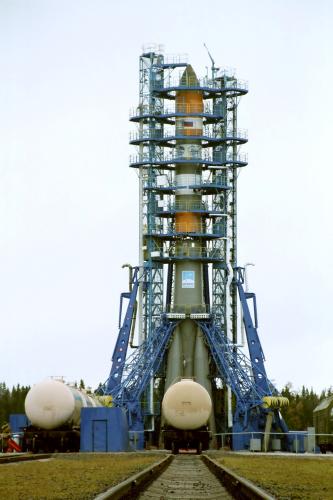

2004 РН 14A14 №1Л Союз-2 РУСЬ - подготовка к запуску. Цистерны с топливом, РН (ракета-носитель) в ожидании заправки. "Сухой" вес РН порядка 30 (тридцати) тонн. (фото ® Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:09 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

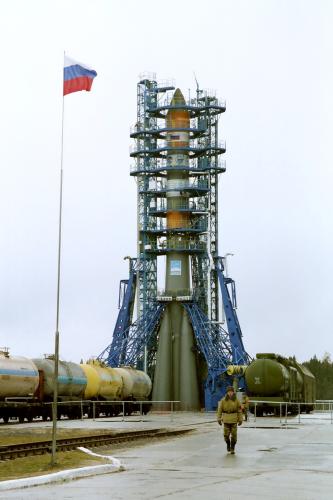

Вес заправленой ракеты (керосин + жидкий кислород)порядка 400-т тонн,это 8 железнодорожных цистерн, где-то так... Т.е. 90% веса ракеты - это вес топлива.Космодром Плесецк. Площадка номер 43. (фото ® Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:10 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|
2004 РН 14A14 №1Л Союз-2 РУСЬ. Стартовую установку после переделки под "Союз-2" выкрасили в глубокий синий. Стандартный цвет покраски - "военный" зеленый.(фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:11 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

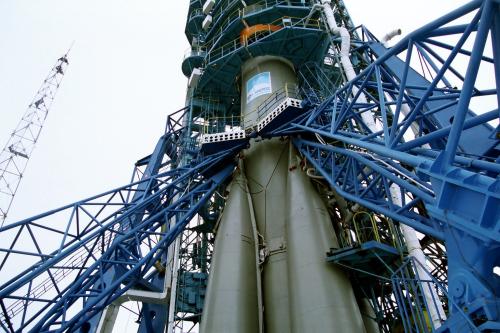

2004 РН 14A14 №1Л Союз-2 РУСЬ. Ракета на старте на самом деле не стоит, а висит. Прихваченная "под бока" четырьмя фермами. "Тюльпан", на сленге.(фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:13 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

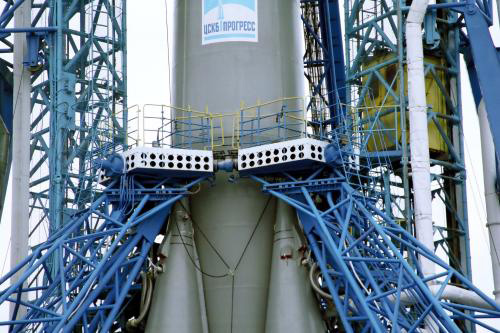

2004 РН 14A14 №1Л Союз-2 РУСЬ. Место подвески называется "силовой пояс". Вот здесь его хорошо видно. Фермы соединены "кулак в ладонь". Сведенными вместе они удерживаются только весом ракеты. (фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:14 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

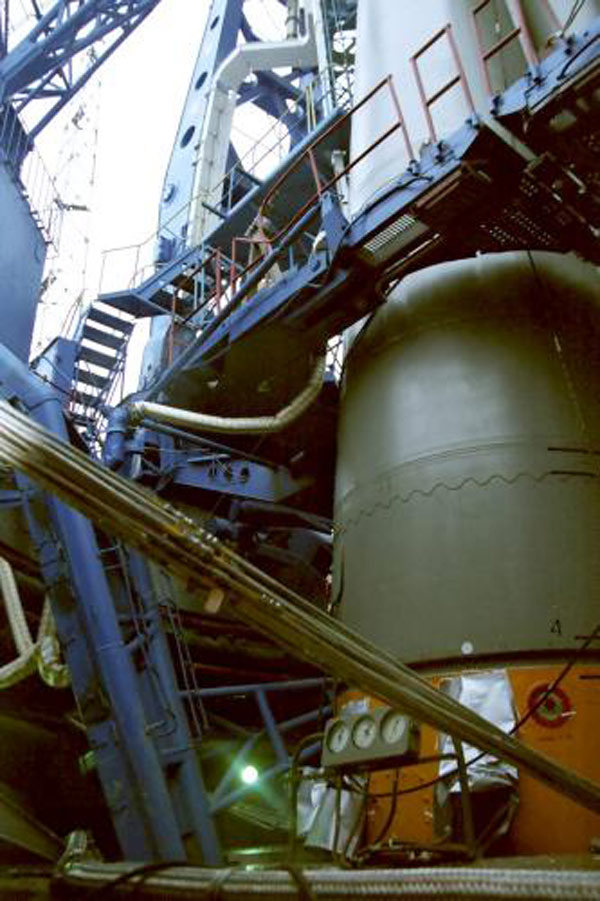

2004 РН 14A14 №1Л Союз-2 РУСЬ. Отсюда ракету заправляют. Синяя "лапа", уходящая вниз, заканчивается площадочкой размером немного больше ладони. Таких четыре, соответственно. Вес ракеты эти "лапы" практически не воспринимают - только от раскачивания от ветра предохраняют. При пуске обеспечивают устойчивое движение ракеты первые 70 миллиметров полета. Посему "лапы" называются "устройства направляющие" - "УэНы". (фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:14 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

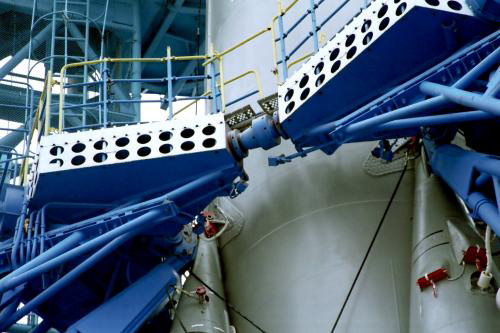

2004 РН 14A14 №1Л Союз-2 РУСЬ. Когда ракета немного приподнимется во время старта, крепление ослабнет и "тюльпан" раскроется под действием противовесов, они на следующей фотке. (Фермы обслуживания, котороые окружают сечас ракету по всей длине разводятся примерно за пол часа до старта) (фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:15 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

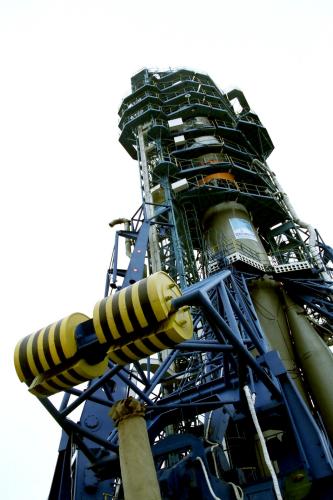

2004 РН 14A14 №1Л Союз-2 РУСЬ. Никаких механических приводов,(на которых так помешаны товарищи американцы) отводящих штанги при старте, нет. Синхронность разведения обеспечивает сила земного притяжения.Гениальная придумка советского конструктора Владимира Бармина. "Самый надежный механизм - который отсутствует" - его слова. (фото © Mr. Scorpion)
Прикрепленный файл:
|
|
|
| Опубликовано: 10.02.08 16:16 |
Рейтинг записи: 0
|
|
|
|
|
|
|
Заблокирован
Форумянин с 04.10.07
Сообщений: 2727
Откуда: Санкт-Петербург
|

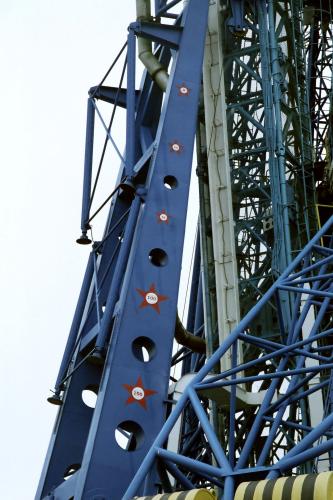

2004 РН 14A14 №1Л Союз-2 РУСЬ. подготовка к запуску. "Зведочками" принято отмечать количество запусков. Легко посчитать, что (конкретно с этого стартового стола) нынешний старт будет 257-й. (фото © Mr. Scorpion)
